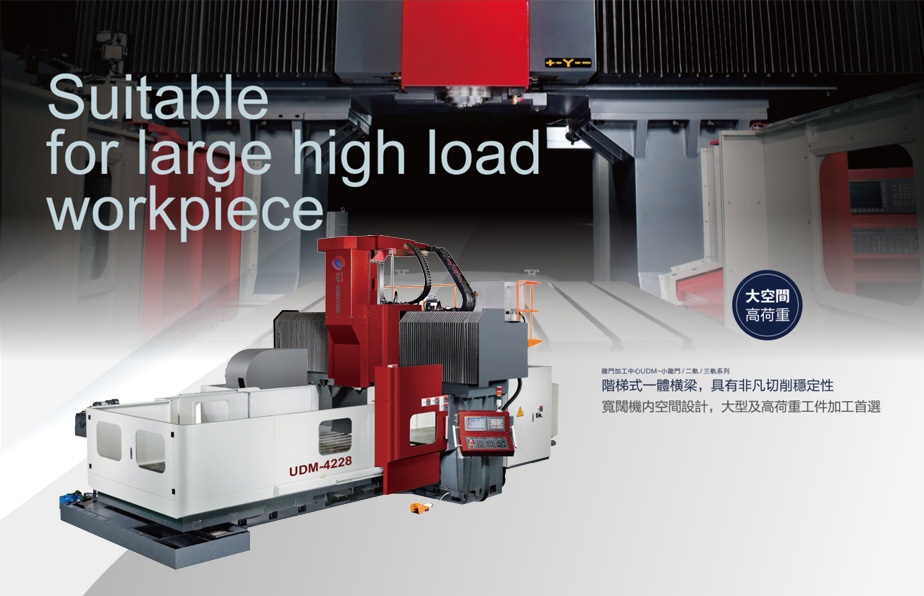

UDM三轨系列


X轴行程:4200~7200mm

低座3线轨(X轴)

Y轴2线轨,每轨三滑块

Z轴硬轨

阶梯式横梁

BT50,4000rpm齿轮式主轴



最佳化结构设计,展露非凡刚性与稳定性



机体结构不变形

整机结构稳固,适合大型工件加工,无变形之虚。



阶梯式横梁,加工稳定性高

超大横梁为阶梯式结构,具有更高的切削稳定性。



底座三线轨(X轴)

三线轨式底座,配合超高刚性工作台,并以双层肋骨支撑,确保大荷重不变形。



滚珠型线轨

Y轴采用滚柱型型轨,每轨采用三只滑块为增加重切削刚性。



  UDM-XX XX  A(前两码)×100mm=X轴行程

                                                                                                              A  B   B(后两码)×100mm=门宽

                                                 ﹞:选配

型号

单位

UDM-4228

UDM-5228

UDM-6228

UDM-4332

UDM-5232

UDM-6232

UDM-7232

UDM-4236

UDM-5236

UDM-6236

UDM-7236

工作台

台面尺寸

mm

4000×2500

5000×2500

6000×2500

4000×2900

5000×2900

6000×2900

6000×2900

4000×3000

5000×3000

6000×3000

6000×3000

T型槽

mm

22

最大荷重

kg

16

20

24

16

20

24

24

16

20

24

24

行程

X轴行程

mm

4200

5200

6200

4200

5200

6200

7200

4200

5200

6200

7200

Y轴行程

mm

3200

3600

4000

Z轴行程

mm

800﹝1000,1200﹞

主轴

主轴马达(连续/30分钟)

kw

15/18.5﹝22/26﹞

主轴转速

rpm

4000﹝6000﹞

主轴锥度



7/24锥度ISO.50,BT-50

距离

门宽

mm

2800

3200

3600

主轴鼻端至工作台中心尺寸

mm

2001000﹝200~1200,200~1400

进给速率

X/Y/Z轴快速进给

m/min

10/12/10

最小输入单位

mm/min

0.001

切削进给

m/min

15000

自动换刀装置

刀库容量

pieces

﹝24/32/40/60﹞

换刀时间(约)(刀对刀)

sec

8﹝刀臂式﹞

最大刀具(直径/长度)

mm

直径125/200﹝无相邻刀﹞/长度350

最大刀具重量

kg

18

冷却和润滑

冷却液容积

L

700

750

液压油容积

L

80

润滑油容积

L

8

一般规格

电力需求

kva

50

空气压力

kg/c

7

油压压力

kg/c

70

机械净重

kg

48

54

60

55

62

68

75

58

64

72

82

控制系统



FANUC 32i-B﹝31i-B﹞﹝MELDAS M70/M720/M730﹞﹝SIEMENS,HEIDENHAIN﹞

■ 本公司保留机器规格变更之权利,恕不另行通知。



      标准配件


  + 工作台钣金护罩

  + 切削液单元

  + 自动润滑系统

  + 主轴吹气装置

  + 工作照明灯

  + 机械异常警示灯

  + 三色警示灯

  + 基础垫块及水平调整螺栓

  + 旋转除屑器与钟式输送器及蓄屑桶

  + 机械调整工具一组

  + 卷线手轮控制盒

  + 精度检查表

  + 机械维护操作手册

  + 控制器操作手册及电路图

  + 自动断电装置

  + RS-232界面

  + 主轴冷却装置

  + 油压单元系统

  + 热交换器配置

  + 控制器32i-B标准功能




      选购配件


  + 辅助工作台

  + CNC旋转工作台

  + 自动换刀系统(24把刀/32把刀/40把刀/60把刀)

  + 自动刀具量测系统(TS-27R)

  + 工件定中心坐标尺寸测量系统(OMP60)

  + 其他附加铣头

  + 光学尺回馈检出系统

  + 切削液主轴中心出水

  + 油路刀柄装置

  + 切削液自动气雾装置

  + 切削液喷雾遥控装置

  + 电气箱冷气机

  + 热变位补偿功能
