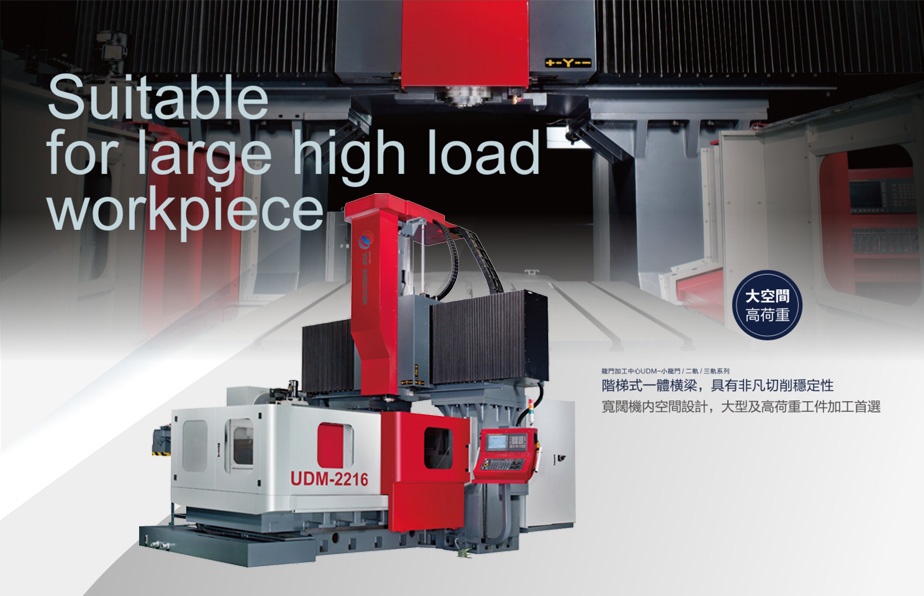

X轴行程：2200～6200mm
低座2线轨（X轴）
Y轴2线轨，每轨三滑块
Z轴硬轨
阶梯式横梁
BT50，4000rpm齿轮式主轴
最佳化结构设计，展露非凡刚性与稳定性
机体结构刚性强
箱型结构体配合密实的肋骨强化，具有独特刚性。
阶梯式横梁，加工稳定性高
超大横梁为阶梯式结构，具有更高的切削稳定性。
底座二线轨（X轴）
二线轨式底座，配合超高刚性工作台，并以双层肋骨支撑，确保大荷重不变形。
滚珠型线轨
Y轴采用滚柱型型轨，每轨采用三只滑块为增加重切削刚性。
UDM-XX XX A（前两码）×100mm=X轴行程
A B B（后两码）×100mm=门宽
﹝ ﹞：选配
型号 | 单位 | UDM-2216 | UDM-2616 | UDM-3216 | UDM-4216 | UDM-2221 | UDM-3221 | UDM-4221 | UDM-5221 | UDM-3226 | UDM-3228 | UDM-4226 | UDM-4228 | UDM-5226 | UDM-5228 | UDM-6228 | ||
工作台 | 台面尺寸 | mm | 2000×1400 | 2400×1400 | 3000×1400 | 4000×1400 | 2000×1800 | 3000×1800 | 4000×1800 | 5000×1800 | 3000×2200 | 3000×2500 | 4000×2200 | 4000×2500 | 5000×2200 | 5000×2500 | 6000×2500 | |
T型槽 | mm | 22 | ||||||||||||||||
最大荷重 | kg | 6 | 8 | 9 | 10 | 8 | 10 | 12 | 15 | 12 | 12 | 14 | 14 | 18 | 18 | 22 | ||
行程 | X轴行程 | mm | 2200 | 2600 | 3200 | 4200 | 2200 | 3200 | 4200 | 5200 | 3200 | 3200 | 4200 | 4200 | 5200 | 5200 | 6200 | |
Y轴行程 | mm | 1600 | 2100 | 2100 | 2600 | 3200 | 2600 | 3200 | 2600 | 3200 | ||||||||
Z轴行程 | mm | 800﹝1000，1200﹞ | ||||||||||||||||
主轴 | 主轴马达（连续/30分钟） | kw | 15/18.5﹝22/26﹞ | |||||||||||||||
主轴转速 | rpm | 4000﹝6000﹞ | ||||||||||||||||
主轴锥度 |
| 7/24锥度ISO.50，BT-50 | ||||||||||||||||
距离 | 门宽 | mm | 1600 | 2100 | 2100 | 2600 | 2800 | 2600 | 2800 | 2600 | 2800 | |||||||
主轴鼻端至工作台中心尺寸 | mm | 200～1000﹝200～1200，200～1400﹞ | ||||||||||||||||
进给 速率 | X/Y/Z轴快速进给 | m/min | 12/12/10 | |||||||||||||||
最小输入单位 | mm/min | 0.001 | ||||||||||||||||
切削进给 | m/min | 1～5000 | ||||||||||||||||
自动换 刀装置 | 刀库容量 | pieces | ﹝24/32/40/60﹞ | |||||||||||||||
换刀时间（约）（刀对刀） | sec | 8﹝刀臂式﹞ | ||||||||||||||||
最大刀具（直径/长度） | mm | 直径125/200﹝无相邻刀﹞/长度350 | ||||||||||||||||
最大刀具重量 | kg | 18 | ||||||||||||||||
冷却和 润滑 | 冷却液容积 | L | 450 | 640 | 700 | 680 | 700 | 680 | 700 | |||||||||
液压油容积 | L | 70 | 80 | |||||||||||||||
| 润滑油容积 | L | 8 | |||||||||||||||
一般 规格 | 电力需求 | kva | 50 | |||||||||||||||
空气压力 | kg/c㎡ | 7 | ||||||||||||||||
油压压力 | kg/c㎡ | 70 | ||||||||||||||||
机械净重 | kg | 25 | 27 | 29 | 33 | 27 | 31 | 35 | 38.5 | 38.5 | 43 | 43 | 48 | 49 | 54 | 60 | ||
控制系统 |
| ﹝FANUC 32i-B/31i-B﹞﹝MELDAS M70/M720/M730﹞﹝SIEMENS，HEIDENHAIN﹞ | ||||||||||||||||
■ 本公司保留机器规格变更之权利，恕不另行通知。
标准配件
+ 工作台钣金护罩
+ 切削液单元
+ 自动润滑系统
+ 主轴吹气装置
+ 工作照明灯
+ 机械异常警示灯
+ 三色警示灯
+ 基础垫块及水平调整螺栓
+ 旋转除屑器与钟式输送器及蓄屑桶
+ 机械调整工具一组
+ 卷线手轮控制盒
+ 精度检查表
+ 机械维护操作手册
+ 控制器操作手册及电路图
+ 自动断电装置
+ RS-232界面
+ 主轴冷却装置
+ 油压单元系统
+ 热交换器配置
+ 控制器32i-B标准功能
选购配件
+ 辅助工作台
+ CNC旋转工作台
+ 自动换刀系统（24把刀/32把刀/40把刀/60把刀）
+ 自动刀具量测系统（TS-27R）
+ 工件定中心坐标尺寸测量系统（OMP60）
+ 其他附加铣头
+ 光学尺回馈检出系统
+ 切削液主轴中心出水
+ 油路刀柄装置
+ 切削液自动气雾装置
+ 切削液喷雾遥控装置
+ 电气箱冷气机
+ 热变位补偿功能
