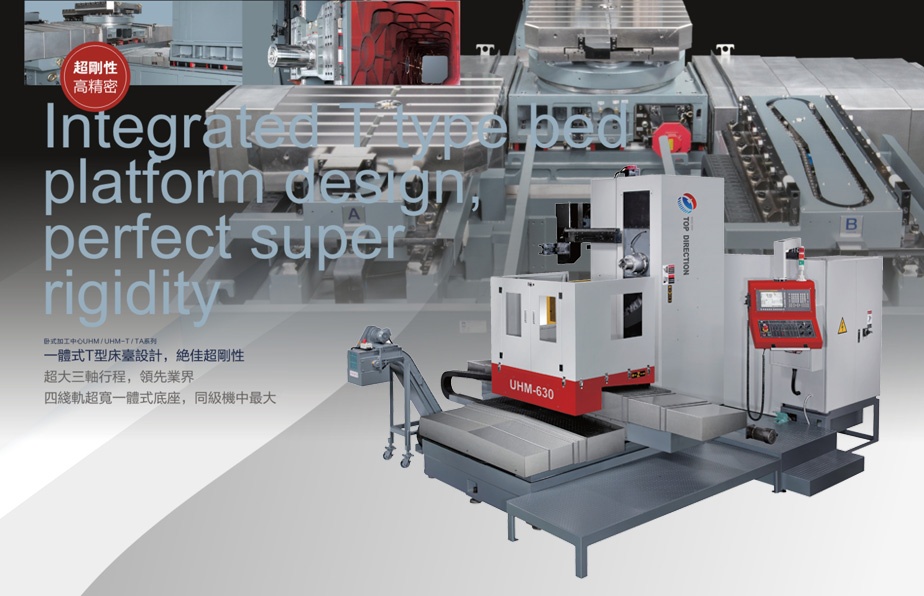

T型结构一体式床台设计确保绝佳之刚性
X，Y，Z三轴均采用高强度滚柱型线轨，配置高精度光学尺以确保加工时精度。
主轴结构采用齿轮传动方式，具有两级变档功能，在320rpm时，即可达到全马力输出，
高转速可达6000rpm（8000rpm可选用）。
主轴头部立柱线轨接触面，左右各有三块滑块，增加重切削时刚性及稳定性。
型号 | 单位 | UHM-630T | UHM-800T | |
工作台 | 台面尺寸 | mm | 630×630 | 800×800 |
T型槽 | mm | 20×5 | 22×7 | |
最大荷重 | kg | 2500 | 4000 | |
分割角度 |
| 1°(0.001°) | ||
行程 | X轴行程 | mm | 1200 | 1600 |
Y轴行程 | mm | 1200 | 1200 | |
Z轴行程 | mm | 1000 | 1200 | |
主轴 | 主轴转速（二档变速） | rpm | 6000﹝8000﹞ | |
主轴锥度 |
| 7/24锥度ISO.50，BT-50 | ||
距离 | 主轴中心至工作台面尺寸 | mm | 0～1200 | 0～1200 |
主轴鼻端至工作台中心尺寸 | mm | 200～1200 | 200～1400 | |
工作台到地面高度 | mm | 1180 | 1180 | |
进给速率 | X/Y/Z轴快速进给 | m/min | 20 | |
最小输入单位 | mm | 0.001 | ||
切削进给 | mm/min | 1～5000 | ||
驱动马达 | 主轴马达（连续/30分钟） | kw | 11/15﹝15/18.5﹞ | 15/18.5﹝22/26﹞ |
X/Y/Z/B马达 | kw | 3/7/4/4 | 4/7/4/4 | |
润滑油装置 | kw | 0.15 | ||
油压马达 | kw | 2.25 | ||
切削液马达 | kw | 1.17 | ||
铁屑输送机 | kw | 0.2 | ||
油冷机泵 | kw | 0.75 | ||
自动换刀装置 | 刀库容量 | pieces | 40﹝60﹞ | |
刀具选择方式 |
| 任意式 | ||
最大刀具（直径/长度） | sec | 直径Φ125/250﹝无相邻刀﹞/长度400 | ||
最大刀具重量 | kg | 18 | ||
一般规格 | 电力需求 | kva | 40 | 45 |
空气压力 | kg/c㎡ | 6 | ||
■本公司保留机器规格变更之权利，恕不另行通知。
标准配件
+ 三轴光学尺装置
+ 主轴冷却装置
+ 自动断电装置
+ 油压单元系统
+ 切削液单元
+ 自动润滑系统
+ 三色警示灯
+ 工作照明灯
+ 卷线手轮控制盒
+ RS-232界面
+ 热交换器配置
+ 除屑机及蓄屑桶
+ 基础螺栓及水平调整垫块
+ 控制器操作手册及电路图
+ 机械维护操作手册
+ 精度检查表
+ 工作台钣金护罩
+ 机械调整工具一组
+ FANUC 0i-MD控制器
+ 刀库容量40把刀
选购配件
+ 刀库容量60把刀
+ 切削液自动气雾装置
+ 控制器选择﹝FANUC/MELDAS/SIEMENS/HEIDENHAIN/SELCA﹞
+ 各种尺寸辅助工作台
+ 电气箱冷气机
+ 主轴中心出水装置
+ B轴分割角度0.001°﹝可同动加工﹞
+ 刀具量测装置
+ 工件定中心量测装置
