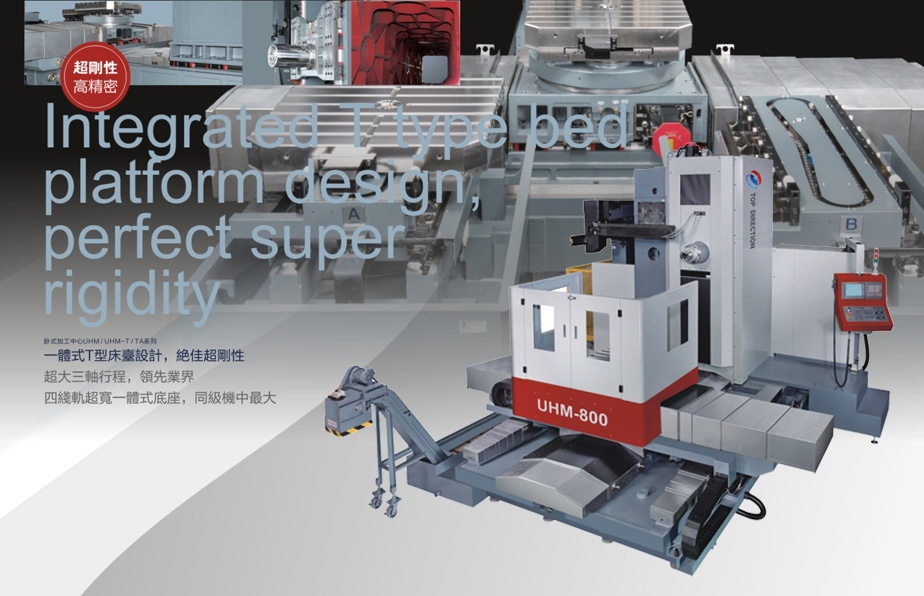

超大三轴行程行业领先
四线轨底座兼具效率与稳定性
高级铸铁不变形
结构铸件采用高级铸铁制成，经回火及内应力消除处理。
超大X，Y，Z轴行程
X，Y，Z轴行程为同级机种中最长，增加加工范围。
线轨下方肋骨支撑
所有线轨正下方均有肋骨支撑，确保大荷重时不变形。
超宽底座配置四线轨
独特设计的超宽一体式底座，尺寸为同级机种中最大，具有非凡的刚性表现。
Z轴配置四支线轴，耐荷重能力强，工件支撑更稳定。
型号 | 单位 | UHM-630 | UHM-800 | UHM-1250 | |||
工作台 | 台面尺寸 | mm | 630×630 | 800×800 | 1250×1250 | ||
T型槽 | mm | 20×5 | 22×7 | ||||
最大荷重 | kg | 1500 | 2500 | 5000 | |||
分割角度 |
| 1°/360 | 1°/360 | ||||
行程 | X轴行程 | mm | 1500﹝1600﹞ | 2000 | |||
Y轴行程 | mm | 1200 | 1500﹝1800﹞ | ||||
Z轴行程 | mm | 1000﹝1100﹞ | 1400﹝1600﹞ | 1400 | |||
主轴 | 主轴转速 | rpm | 4000﹝6000﹞ | ||||
主轴锥度 |
| 7/24锥度ISO.50，BT-50 | |||||
距离 | 主轴中心至工作台面尺寸 | mm | 0～1200 | 0～1500﹝1800﹞ | |||
主轴鼻端至工作台中心尺寸 | mm | ﹝175～1175﹞225～1225 | 220～1620﹝1820﹞ | 370～1770 | |||
工作台到地面高度 | mm | 1110 | 1325 | 1350 | |||
进给速率 | X/Y/Z轴快速进给 | m/min | 15/12/15 | 12 | |||
最小输入单位 | mm | 0.001 | |||||
切削进给 | mm/min | 1～5000 | |||||
驱动马达 | 主轴马达（连续/30分钟） | kw | 11/15﹝15/18.5﹞ | ||||
X/Y/Z/B马达 | kw | 3/3/4/3 | 4/4/4/3 | 4/4/4/4 | |||
润滑油装置 | kw | 0.15 | |||||
油压马达 | kw | 2.25 | |||||
切削液马达 | kw | 1.17 | |||||
铁屑输送机 | kw | 0.2 | |||||
油冷机泵 | kw | 0.75 | |||||
自动换刀 装置 | 刀库容量 | pieces | 40﹝60﹞ | ||||
刀具选择方式 |
| 绝对式 | |||||
换刀时间（约）（刀对刀） | sec | 15 | |||||
最大刀具（直径/长度） | mm | 直径Φ125/250﹝无相邻刀﹞/长度400 | |||||
最大刀具重量 | kg | 18 | |||||
一般规格 | 电力需求 | kva | 30 | 45 | |||
空气压力 | kg/c㎡ | 6 | |||||
机械净重（约） | kg | 13800 | 21000 | 22000 | |||
■本公司保留机器规格变更之权利，恕不另行通知。
标准配件
+ 三轴光学尺装置
+ 主轴冷却装置
+ 自动断电装置
+ 油压单元系统
+ 切削液单元
+ 自动润滑系统
+ 三色警示灯
+ 工作照明灯
+ 卷线手轮控制盒
+ RS-232界面
+ 热交换器配置
+ 除屑机及蓄屑桶
+ 基础螺栓及水平调整垫块
+ 控制器操作手册及电路图
+ 机械维护操作手册
+ 精度检查表
+ 工作台钣金护罩
+ 机械调整工具一组
+ FANUC 0i-MD控制器
+ 刀库容量40把刀
选购配件
+ 刀库容量60把刀
+ 切削液自动气雾装置
+ 控制器选择﹝FANUC/MELDAS/SIEMENS/HEIDENHAIN﹞
+ 各种尺寸辅助工作台
+ 电气箱冷气机
+ 主轴中心出水装置
+ 其他各种工作台选择700×700,700×900（UHM-630适用）
800×1000,1000×1000（UHM-800适用）
+ B轴分割角度0.001°
+ 油路刀柄装置
+ 大外罩钣金
+ 全密护罩钣金（含罩顶）
