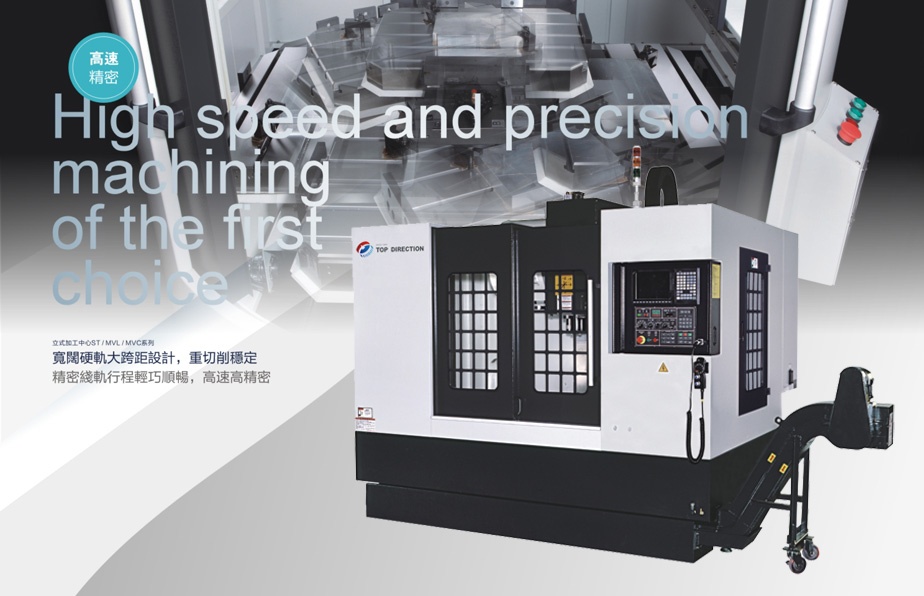

匠心独运的机体结构设计
超高刚性与高稳定性实现最高生产率
有限元素分析
采用先进的有限元素分析，做最佳的结构分析与设计，
确保结构体的最佳刚性，以及耐高速加工及低重心的优良特性。
机体结构一体成型
立柱、马达座与轴承座一体成型，大幅改善进给传动刚性与稳定性。
T型结构一体式床台设计，增加整体机械刚性，有效防止切削液漏水，排屑顺畅。
精密滚珠螺杆
配合精密组装检验、检测、组立，采用C3级精密预压滚珠螺杆，
避免轴承与滚珠螺杆的背隙问题，保证最佳进给精密与稳定度。
硬轨轨道
硬轨轨道面经热处理，并实施精密的研磨处理，滑轨贴附低摩擦系数的耐磨片，
表面精密铲花，确保铸件滑动加工时准确性及顺畅性。
机器规格 | 硬轨 | |||||
型号 | 单位 | MCV-866 | MCV-1066 | MCV-1475 | MCV-1680 | |
行程 | X轴行程 | mm | 850 | 1050 | 1400 | 1600 |
Y轴行程 | mm | 600 | 600 | 750 | 800 | |
Z轴行程 | mm | 600 | 600 | 700 | 700 | |
主轴端至工作台面 | mm | 120-720 | 120-720 | 150-850 | 150-850 | |
主轴中心至立柱 滑道面距离 | mm | 680 | 680 | 910 | 910 | |
轨道尺寸 | X轴滑轨跨距/宽度 | mm | 415 | 415 | 500 | 500 |
Y轴滑轨跨距/宽度 | mm | 790 | 790 | 1280 | 1280 | |
Z轴滑轨跨距/宽度 | mm | 540 | 540 | 660 | 660 | |
螺杆尺寸 | X/Y/Z螺杆尺寸 | mm | Φ40 | Φ40 | Φ50 | Φ50 |
螺距 | mm | 12 | 12 | 12 | 12 | |
工作台 | 工作台尺寸 | mm | 1000×550 | 1200×550 | 1600×750 | 1600×750 |
T型槽宽（宽×槽数×间距） | mm | 18×4×125 | 18×4×125 | 22×5×150 | 22×5×150 | |
工作台最大载重量 | kgs | 600 | 700 | 1500 | 1500 | |
主轴 | 主轴最高转速 | rpm | 60-8000 | 60-8000 | 8000,10000/10000/ZF | 8000,10000/10000/ZF |
主轴形式 | type | 皮带式 | 皮带式 | 皮带/直结/齿轮箱 | 皮带/直结/齿轮箱 | |
主轴马力 | kw | 5.5/7.5 | 7.5/11 | 11/15/8 | 11/15/8 | |
X/Y/Z轴伺服马达 | kw | 2/2/2 | 2/2/2 | 3/3/3 | 3/3/3 | |
主轴端孔斜度 | type | BT40 | BT40 | BT40/BT50(OPT) | BT40/BT50(OPT) | |
主轴前端轴承 | mm | 70 | 70 | 70/90 | 70/90 | |
进给速率 | 快速位移（X/Y/Z轴） | m/min | 15/15/16 | 15/15/16 | 15/15/12 | 15/15/12 |
切削位移速度 | m/min | 1-10 | 1-10 | 1-10 | 1-10 | |
刀库 | 换刀形式 |
| 斗笠式/刀臂式 | 斗笠式/刀臂式 | 刀臂式 | 刀臂式 |
刀具数量 | pcs | 20/24 | 20/24 | 24/32/40 | 20/32/40 | |
刀具重量 | kgs | 7 | 7 | 7 | 7 | |
最大刀长 | mm | 250 | 250 | 300 | 300 | |
最大刀直径 | mm | 100/160（80/140） | 100/160（80/140） | 80/140 | 80/140 | |
往返时间 相邻刀换刀时间 | sec | 2/1.8 | 2/1.8 | 2/2.5 | 2/2.5 | |
自动交换台 | 工作台交换时间 | sec | – | – | – | – |
伺服马达 | kw | – | – | – | – | |
工作台旋转角度 | angle | – | – | – | – | |
机械规格 | 气压源 | kgs/c㎡ | 6 | 6 | 6 | 6 |
占地面积（长×宽×高） | mm | 2800×2200×2600 | 2800×2200×2600 | 3850×3470×4000 | 4150×3470×4000 | |
机械净重 | kgs | 5900 | 6400 | 12800 | 14200 | |
■本公司保留机器规格变更之权利，恕不另行通知。
标准配件
+ 斗笠式刀库
+ 全罩式钣金
+ 主轴吹气系统
+ 电器箱热交换器
+ 主轴BT40，8000rpm
+ 工作灯
+ 切削液泵浦
+ 操作指示灯
+ 主轴锥度清洁装置
+ 工具箱
选购配件
+ 主轴冷却装置
+ 刀臂式刀库
+ 第四轴回转工作台
+ 切屑输送机
+ FANUC 0i-MD 控制器
+ 主轴转速10,000/12,000 rpm
+ 直结式主轴10,000/12,000 /15,000 rpm
+ 内藏式主轴16,000/24,000 /30,000 rpm
+ 光学尺
+ 变压器
+ PL防水日光灯
+ 水盘冲屑装置
