高配比的主轴驱动设计
超强的承载力与加工灵活性非同凡响
直结式主轴
主轴转速12000/15000rpm
适用IT零组件加工与模具雕刻
主轴具浮动反扣特性
具有迷宫环设计,有效防止切削油或异物侵入
一体式主轴设计,节省主轴上机安装和拆卸时间
内藏式主轴
主轴转速24000/30000rpm-17KW-HSK E50(Oil air润滑)
体积小、功率低、热变位低
噪音值低、无运转背隙
动态回转精度高、震动低
组装及维修方便、快速
内循环高效率冷却,确保轴承使用寿命
加工效率、成品附加价值提高
有效降低主轴旋转惯量,减少主轴振动量
主轴环状喷水
主轴环喷除了可避免传统切削液喷嘴造成刀具加工区域的干涉现象,并且可改善工件的冷却效果。

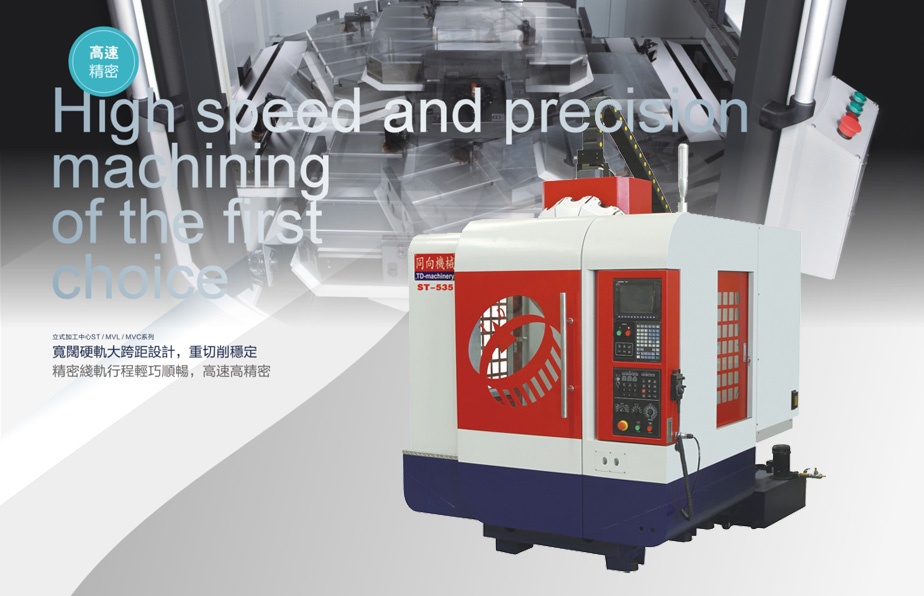

型号 | 单位 | ST-535 | ST-640 | ||
行程 | X轴行程 | mm | 510 | 600 | |
Y轴行程 | mm | 400 | 400 | ||
Z轴行程 | mm | 350(飞碟式刀库) | 400(飞碟式刀库) | ||
主轴端至工作台面 | mm | 130-480(BT#30)/120-470(BT#40) | 130-500(BT#30)/120-520(BT#40) | ||
主轴中心至Z轴轨道 | mm | 480 | 480 | ||
工作台 | 工作台尺寸 | mm | 650×420 | 720×420 | |
工作台最大载重量 | kg | 200 | 200 | ||
T型槽宽 (宽×槽数×间距) | mm | 14×3×100 | 14×3×100 | ||
主轴 | 主轴形式 | - | 直结 | ||
主轴转速 | rpm | 12000(三菱)/10000(发那科) | |||
主轴锥度 | # | BT#30 | |||
主轴马达功率 | Kw | 3.7/5.5kw(三菱)/5.5/7.5kw(发那科) | |||
进给 | 快速进给(X/Y/Z) | m/min | 48/48/60 | 48/48/60 | |
切削进给 | Mm/min | 1-10000 | 1-10000 | ||
进给马达功率(X/Y/Z) | Kw | - | 1.5/1.5/3.5B(三菱)1.2/1.2/2.5B(发那科) | ||
精度 | 定位精度 | mm | 0.010(全行程) | ||
重复定位精度 | mm | 0.005(全行程) | |||
自动换刀 与刀库 | ATC形式/刀柄形式 | - | 前置飞碟式/BT#30 | ||
刀库容量 | 储刀位 | 14(标准)/16/18/21(选配) | |||
最大刀具直径 | mm | Φ80/Φ120 | |||
最大刀具长度 | mm | 200 | |||
最大刀具重量 | kg | 3.5 | |||
拉栓 | - | PT30T-1(45°) | |||
换刀时间 | sec | 1.8 | |||
其他 | 切削液帮辅马达功率 | W | 480 | 480 | |
切削液水箱容量 | Liter | 200 | 200 | ||
自动润滑帮辅马达功率 | W | 25 | 25 | ||
自动润滑油箱容量 | Liter | 4 | 4 | ||
电力需求 | KVA | 15 | 15 | ||
气压需求 | Kgf/c㎡ | 6 | 6 | ||
机械重量 | kg | 2400 | 2600 | ||
占地需求(长/宽/高) | mm | 1540×2700×2500 | 1740×2750×2500 |
■本公司保留机器规格变更之权利,恕不另行通知。
标准配件
+ 三菱M70VB控制系统
+ 主轴松口吹气系统
+ 刚性攻牙
+ RS232界面
+ CF卡界面
+ 工作灯
+ 双色指示灯
+ 自动断电
+ 自动润滑系统
+ 切削液系统
+ 冲屑装置
+ 全闭式护罩
+ 电气箱热交换器
+ 地基垫块及水准调整螺丝
+ 工具箱
选购配置
+ 发那科Oi-MDmate控制系统
+ BT30直结式主轴(12000/15000/18000/20000/24000rpm)
+ BT30内藏式主轴(24000rpm)
+ BT40直结式主轴(10000/15000/18000/20000rpm)
+ 自动换刀BT30 16T/18T/21T
+ 自动换刀BT40 16T/18T
+ 主轴环喷
+ 旋转式排屑机及集屑车
+ 履带式排屑机及集屑车
+ 立柱加高
+ 刀长量测系统
+ 圆盘式油水分离机
+ 油雾回收器
+ 第四轴
+ 自动门
+ CE规格
